DIAGRAMAS DE FLUJO

Los diagramas de flujo son una manera de representar visualmente el flujo de datos a travéz de sistemas de tratamiento de información, describen que operaciónes y en que seciencia se requieren para solucionar un problema dado.

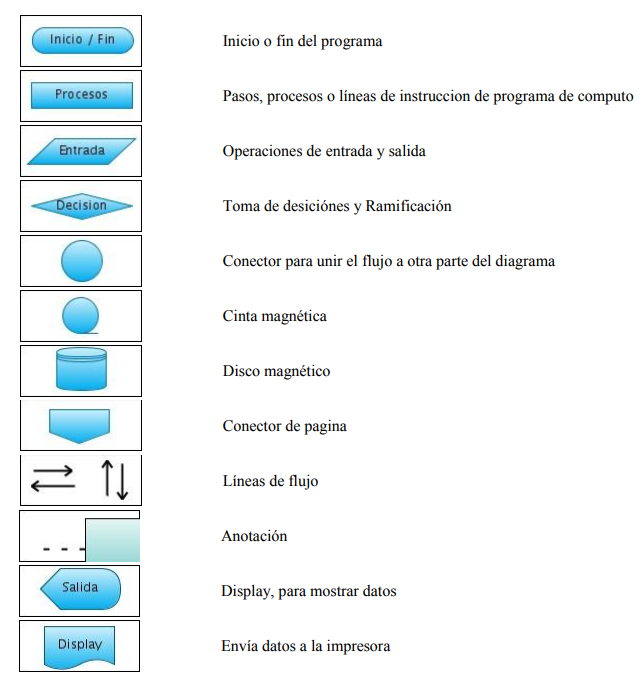

SIMBOLOGIA DE LOS DIAGRAMAS DE FLUJO

Un diagrama de flujo consta de una serie de símbolos estándar, que representan las distintas acciones del algoritmo, conectados mediante líneas que indican el orden en el cual deben realizarse las operaciones.

REGLAS PARA LA ELABORACION DE UN DIAGRAMA DE FLUJO


Si el algoritmo es expresado en forma de diagrama de flujo, hay que tener en cuenta las siguientes reglas para su elaboración:

  1. Poner un encabezado al algoritmo; el nombre del autor; y la fecha de elaboración.
  2. Los Diagramas de flujo deben escribirse de arriba hacia abajo, y/o de izquierda a derecha.
  3. Los símbolos se unen con líneas, las cuales tienen en la punta una flecha que indica la dirección que fluye la información procesos, se deben de utilizar solamente líneas de flujo horizontal o verticales (nunca diagonales).
  4. Se debe evitar el cruce de líneas, para lo cual se quisiera separar el flujo del diagrama a un sitio distinto, se pudiera realizar utilizando los conectores.
  5. Se debe tener en cuenta que solo se van a utilizar conectores cuando sea estrictamente necesario.
  6. No deben quedar líneas de flujo sin conectar
  7. Todo texto escrito dentro de un símbolo debe ser legible, preciso, evitando el uso de muchas palabras.
  8. Todos los símbolos pueden tener más de una línea de entrada, a excepción del símbolo final.
  9. Solo los símbolos de decisión pueden y deben tener más de una línea de flujo de salida
  10. Exportarlos en varios formatos gráficos para utilizarlos en otros programas.
  11. Alinear y organizar los símbolos automáticamente.
  12. Agregar colores, tamaño de letra y sombreados para lograr una apariencia profesional.
  13. Ahorrar tiempo en la modificación de un diagrama ya que no es necesario hacer todo el dibujo nuevamente.
